ProjectenEcotap DC30 Nuvia: Deurontwerp & Integratie

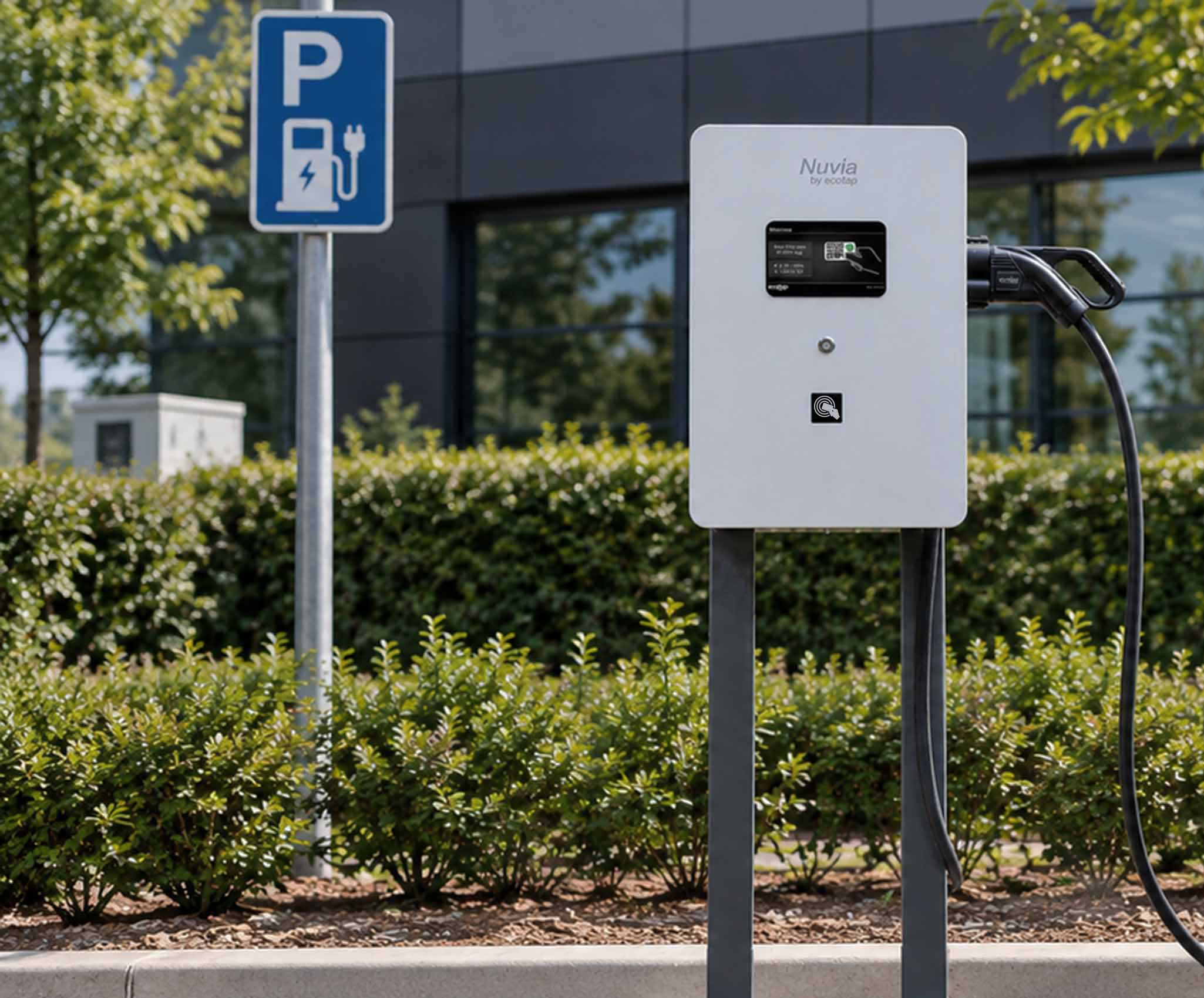

Herontwerp van de voordeur voor de DC30 Nuvia; met een naadloos geïntegreerd 10-inch display, IP-65-afdichting, en fotorealistische renders en animatie voor marketinggebruik, allemaal gebaseerd op hetzelfde CAD-model.
De uitdagingEen Groter Display, Zonder de Afdichting te Compromitteren
De deur van de DC30 Nuvia; onderdeel van het bredere Nuvia-portfolio; moest een grotere stap maken: een 10-inch display integreren en tegelijk de waterdichtheid verbeteren naar IP-65. Dat zijn twee eisen die elkaar in de praktijk vaak tegenwerken. Een groter display betekent meer opening in de behuizing, meer randlengte om af te dichten, en meer kans op lekpaden precies rond het onderdeel dat het kwetsbaarst is voor vocht. De bestaande deur was niet ontworpen met deze combinatie in gedachten, dus was een volledig herontwerp nodig; niet een aanpassing van het bestaande model.

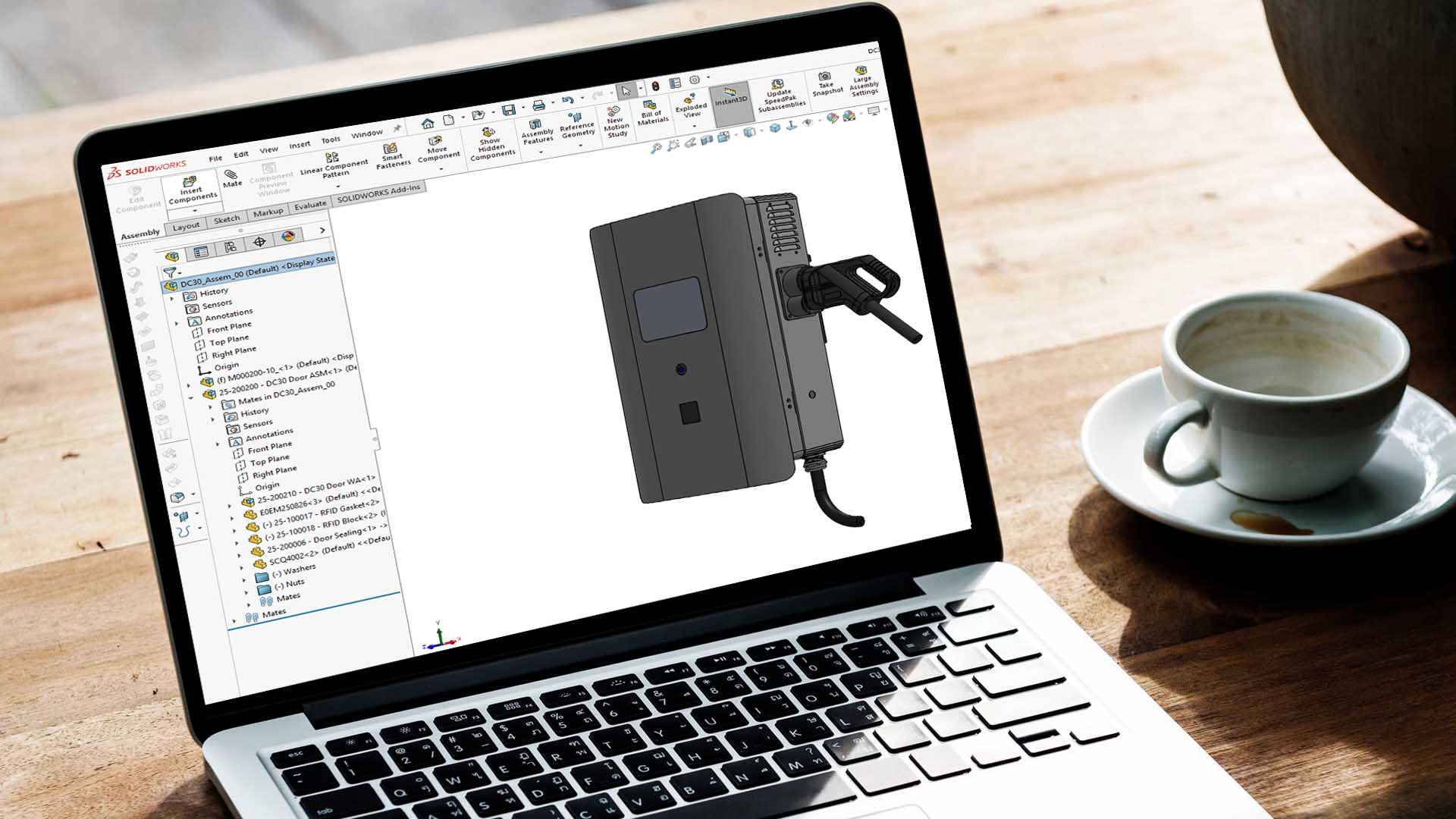

CAD-ontwerp
Volledig herontwerp van de deur, met het 10-inch display als uitgangspunt in plaats van een latere toevoeging; zodat de behuizing, de afdichtingsranden en de bevestiging van het display in samenhang zijn ontworpen, in plaats van achteraf op elkaar afgestemd.
Coördinatie met productie
Afstemming met de productiepartner om te bevestigen dat het ontwerp niet alleen op papier, maar ook in productie de gewenste toleranties en afdichting kon halen.

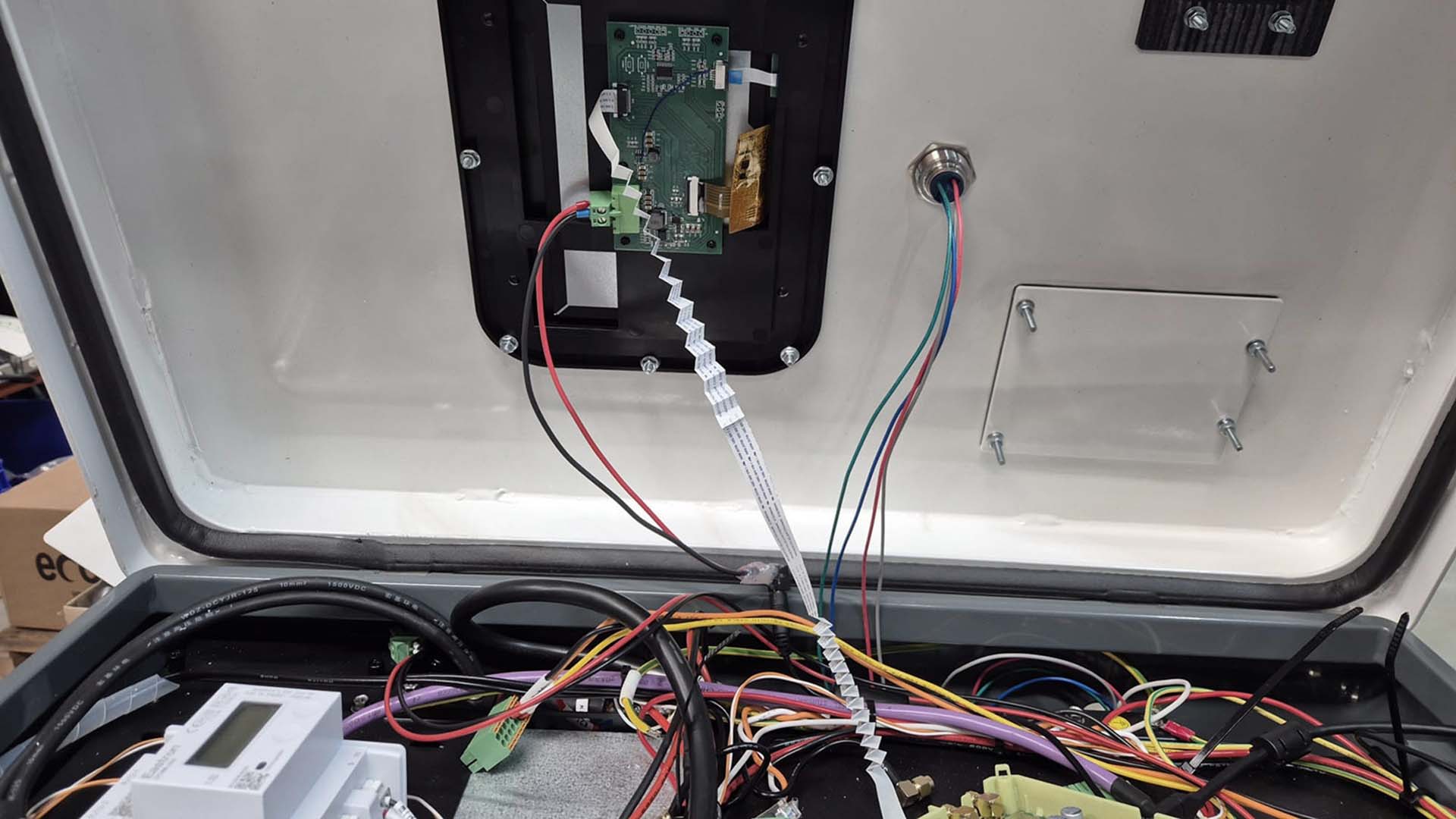

Testen
Validatie van de IP-65-afdichting op de geproduceerde deur, om te bevestigen dat het ontwerp in de praktijk aan de gestelde eisen voldeed.
3D-visualisatie & animatie
Naast het technisch ontwerp zijn fotorealistische renders van de nieuwe deur gemaakt voor gebruik op de Ecotap-website, en een animatie voor promotie via LinkedIn; beide direct gebaseerd op hetzelfde CAD-model, zonder dat daar een aparte visualisatieslag voor nodig was.
Het resultaatDisplay-Integratie en IP-65 Goedgekeurd
Het resultaat is een deur met een volledig geïntegreerd 10-inch display en een goedgekeurde IP-65-afdichting; beide eisen gehaald binnen hetzelfde ontwerp, zonder dat de ene eis ten koste ging van de andere.
Waarom Dit Relevant Is Voor Jouw Project
Deze case laat zien hoe twee eisen die elkaar normaal gesproken tegenwerken; een grotere functionele opening en een strengere afdichtingseis; in één ontwerp kunnen worden opgelost, mits ze vanaf het begin samen worden ontworpen in plaats van na elkaar. Het laat ook zien hoe één CAD-model verder werkt dan alleen productie: hetzelfde model dat naar de fabriek ging, leverde ook het beeldmateriaal voor de website en LinkedIn-promotie van het product.
